Wiring
Stap 1: Batterijen nameten
Meet met je multimeter de spanning van iedere batterij.
Een volle AA-batterij heeft ongeveer 1,5V. Als een batterij minder dan 1,2V heeft, is deze te zwak en moet je hem vervangen.
Heb je dit nog nooit gedaan? Kijk dan naar deze tutorial
Welke spanning moet ik meten?
Zet je multimeter op DC voltage (V met een streepje). Houd de rode draad tegen de plus (+) en de zwarte draad tegen de min (-) van de batterij. Je zou een waarde rond de 1,5V moeten zien.
Stap 2: Batterijhouder nameten
We moeten zeker weten dat de batterijhouder goed werkt. Plaats alle batterijen erin en meet de spanning via de rode en zwarte draad die uit de batterijhouder komt.
Met 6 AA-batterijen verwacht je een totale spanning van ongeveer 9V (6 x 1,5V).
Ik meet een veel lagere spanning
- Controleer of alle batterijen in de juiste richting zitten (let op de + en -)
- Meet iedere batterij opnieuw afzonderlijk, misschien is er eentje leeg
- Controleer of de draden van de batterijhouder niet los zitten
Stap 3: Batterijhouder aansluiten op het shield

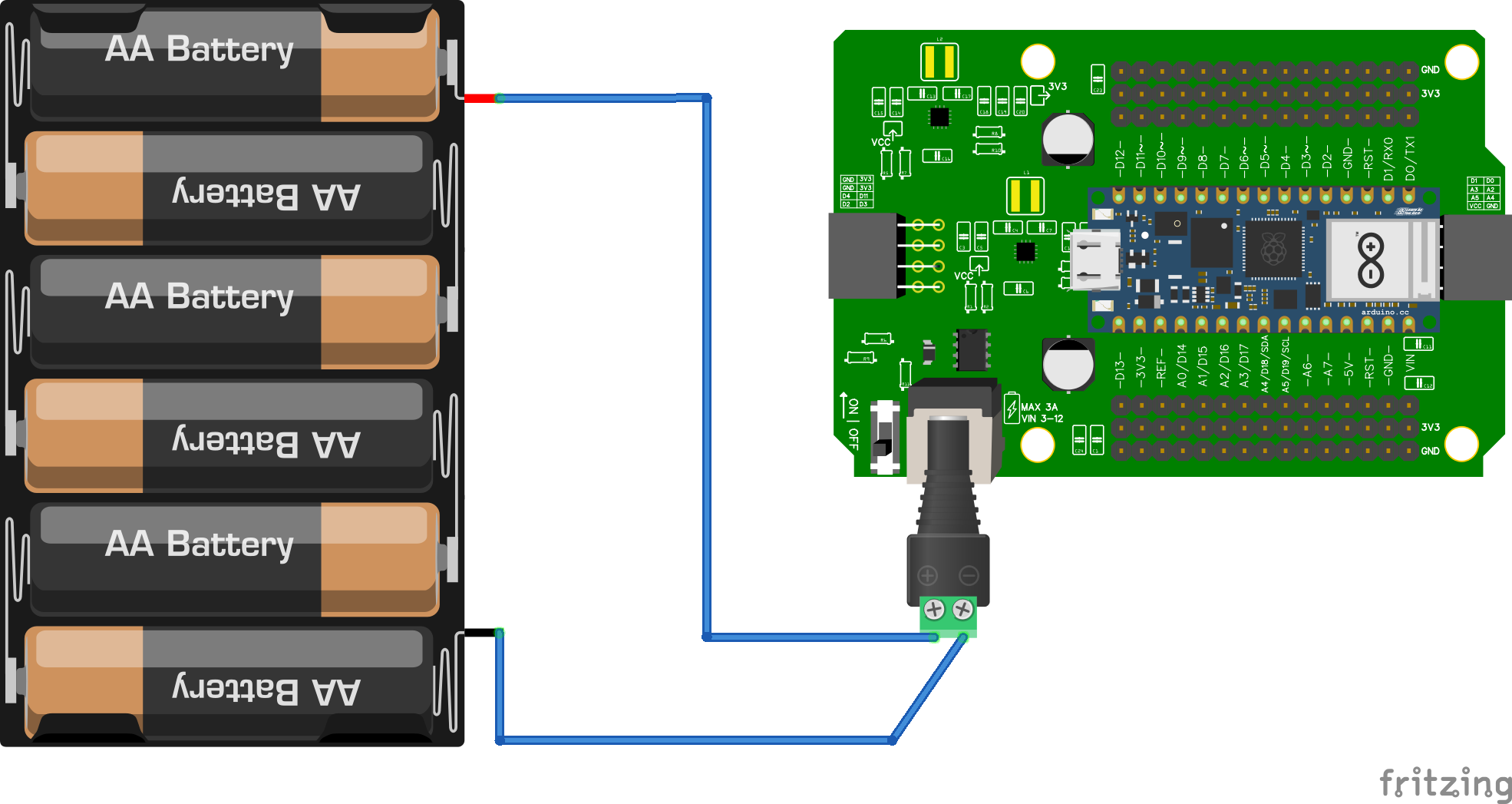

Sluit de rode en zwarte draad van de batterijhouder aan op het shield zoals in de afbeelding.
Zet de schakelaar op het shield op ON. Je zou nu een groen lampje moeten zien branden op de microcontroller.
Het groene lampje brandt niet
- Controleer of de schakelaar op ON staat
- Controleer of de draden goed vastzitten
- Meet de batterijhouder opnieuw na (zie Stap 2)
